產品名稱：電動執行器DZW20-24-A00智能一體化[ 2023-07-31 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

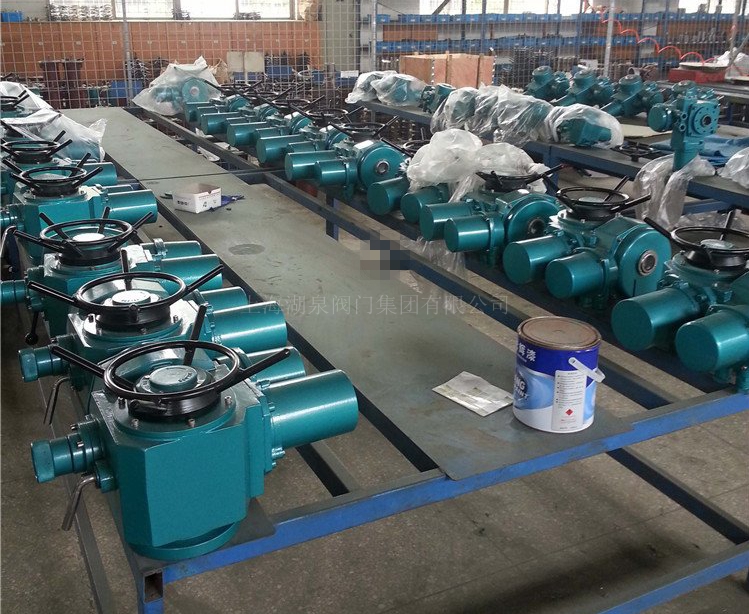

一、電動執行器DZW20-24-A00智能一體化產品介紹
上海湖泉閥門廠家主導執行器產品為：普通多回轉系列DZW、部分回轉系列DQW、ZB/DZB型系列、智能調節型系列、整體一體化、非侵入式液晶系列，DQ精小型電動執行器，DKJ/DKZ電動執行器，LQ/QT/802型執行器，381SL/381R電子式執行器,PSQ/PSL電動執行機構，閥門電控箱及配件；電動執行機構2SA30，2SA35，2SJ30， 2SJ35， 2SQ30，2SQ35，2SB35，生產的閥門電動裝置和電動調節閥DZW20-24-AOO-WK一體化電動執行器是在DZW普通開關型電動裝置的礎上，增加了電氣控制部分，即WK型 功率控制部分，將機械傳動與電氣控制合為一體，具有現場操作和遠方操作控制等功能，現場調試極為方便，適用于對開環控制系統中各類閥門進行開關操作和控制。電控部分由薄膜按鍵面板、功能板和交流接觸器等組成，電控部分通過插件及緊固螺栓和電動裝置連接，可方便拆卸或更換；也可實現分體控制。 是在DZW普通開關型電動裝置的基礎上，增加了電氣控制部分，即WK型功率控制部分，將機械傳動與電氣控制合為一體，具有現場操作和遠方操作控制等功能，現場調試極為方便，適用于對開環控制系統中各類閥門進行開關操作和控制。電控部分由薄膜按鍵面板、功能板和交流接觸器等組成，電控部分通過插件及緊固螺栓和電動裝置連接，可方便拆卸或更換；也可實現分體控制。
二、電動執行器DZW20-24-A00智能一體化產品技術參數
1、電源：AC380V 50Hz 三相三線制。
2.、閥位信號：輸出420mA（或020mA）。
3、防護等級：IP554.環境溫度：-20+605.輸出功率：0.03015kwDZW+WK系列電動裝置主要型號：DZW10-24-A00-WK DZW15-24-A00-WK DZW20-24-A00-WK DZW30-24-A00-WK DZW45-24-A00-WK DZW60-24-A00-WK DZW90-24-A00-WK DZW120-24-A00-WK DZW180-24-A00-WK DZW250-24-A00-WK DZW350-24-A00-WK DZW500-24-A00-WK等一體化整體開關型閥門電動裝置。
4、 全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
5、 相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
6、 缺相保護：具有電源缺相保護功能。
7、控制模式：提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
8、 禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
9、電子互鎖保護。
型號 公稱轉矩(N. m） 大控制轉矩(N. m） 小控制轉矩(N. m） 輸出軸轉圈數(圈) 允許通過閥桿直徑(mm) 手動速比 輸出轉速(r/min） 電機功率(kw） 重量(kg） DZW5 +WK 50 75 25 150 28 1∶1 18 0.12 28 DZW10+WK 100 150 50 160 24、36 0.250.37 61 DZW15+WK 150 225 75 0.370.55 63 DZW20+WK 200 300 100 40 0.550.75 63 28 DZW30+WK 300 450 150 40 24 0.75 65 28 DZW45+WK 450 675 225 110 48 24 1.1 110 36 1.5 DZW60+WK 600 900 300 24 1.5 112 36 2.2 DZW90+WK 900 1350 450 60 24 2.2 139 48 36 3.0 DZW120+WK 1200 1800 600 60 24 3.0 142 48 DZW180+WK 1800 2160 900 140 70 25∶1 24 4.0 261 36 5.5 DZW250+WK 2500 3000 1250 24 5.5 264 DZW350+WK 3500 4200 1750 75 13∶1 18 7.5 430 DZW500+WK 5000 6000 2500 10 440 DZW800+WK 8000 9600 4000 120 80 90∶1 12 13 800 DZW1000+WK 10000 12000 5000 100 15 820
